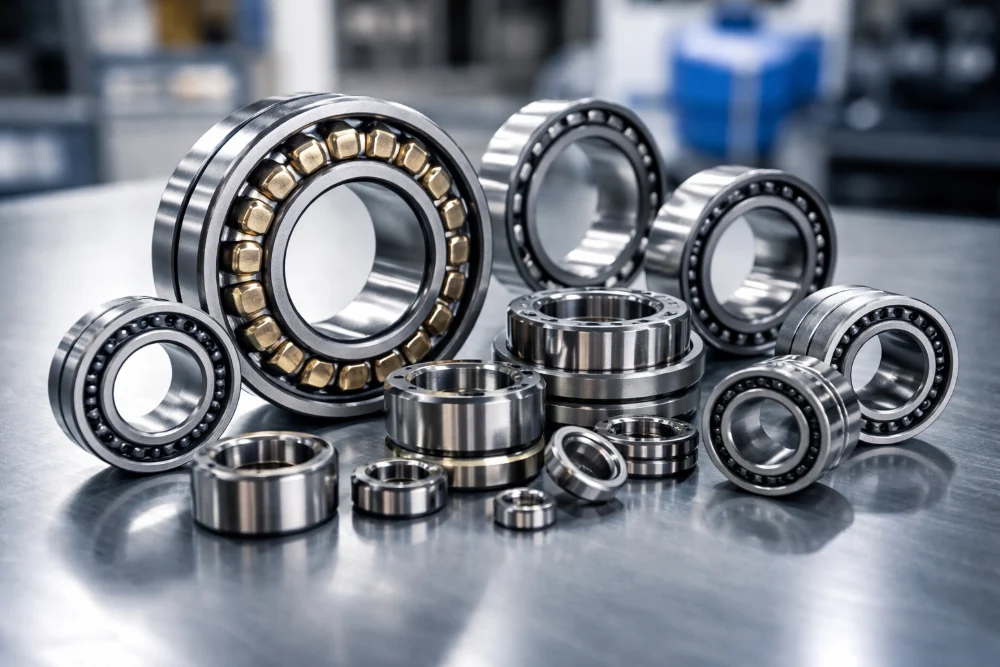

En el panorama industrial global, los rodamientos son componentes fundamentales que garantizan un funcionamiento fluido, reducen la fricción y mejoran el rendimiento de la maquinaria. Para ingenieros, especialistas en compras y profesionales de mantenimiento, comprender los modelos de rodamientos es esencial. El número de modelo de un rodamiento es más que un simple identificador: codifica información vital sobre el tipo, las dimensiones, la estructura, las tolerancias, la holgura interna y el sellado. En esta publicación, JRZC , como fabricante chino de rodamientos OEM de alta calidad, compartirá una guía para decodificar los modelos de rodamientos industriales, ayudándole a seleccionar el rodamiento adecuado para sus necesidades industriales.
Cómo se estructuran los números de rodamiento
Los números de modelo de los rodamientos suelen constar de tres segmentos: código de prefijo , código de núcleo y código de sufijo , dispuestos secuencialmente:
Código de prefijo – Código principal – Código de sufijo
Cada segmento tiene una función específica: proporcionar información completa sobre la configuración, las características y la idoneidad del rodamiento para aplicaciones concretas. Dominar esta estructura permite a los profesionales comprender el 90 % de los rodamientos del mercado, ya sean rodamientos de bolas de ranura profunda, rodamientos de rodillos cónicos o rodamientos especiales.
Comprender el código principal
El código central constituye el núcleo del número de modelo de un rodamiento. Define el tipo de rodamiento , la serie dimensional y el diámetro del orificio . El código central se subdivide de la siguiente manera:
Tipo de rodamiento – Serie dimensional – Diámetro del orificio
Tipo de rodamiento
El código de tipo identifica el diseño y la capacidad fundamentales del rodamiento. Los tipos estándar incluyen:
6 – Rodamientos de bolas de ranura profunda: Versátiles, soportan cargas radiales y axiales ligeras.
1 – Rodamientos de bolas autoalineables: Compensan automáticamente la desalineación.
2 – Rodamientos de rodillos cilíndricos: Alta capacidad de carga radial; a menudo separables.
3 – Rodamientos de rodillos autoalineables: De alta resistencia, autoalineables, para aplicaciones de alta carga.
5 – Rodamientos axiales de bolas: Principalmente para cargas axiales
7 – Rodamientos de bolas de contacto angular: Soporte simultáneo de cargas radiales y axiales
8 – Rodamientos de rodillos cilíndricos axiales: Soportan cargas pesadas axiales unidireccionales.
N / NU / NA – Variantes de rodamientos cilíndricos y de agujas con modificaciones de diseño.
QJ – Rodamientos de bolas de cuatro puntos de contacto: soportan cargas axiales bidireccionales; comúnmente utilizados en conjuntos de rodillos cruzados.
Comprender los tipos de rodamientos ayuda a seleccionar el diseño correcto para aplicaciones como maquinaria pesada, robótica o motores de alta velocidad.
Serie Dimension
La serie de dimensiones indica las categorías de ancho/alto y diámetro del rodamiento. Generalmente es un código de dos dígitos:
| Código de serie | Significado | Observaciones |
|---|
| 17, 37 | Extraligero / ultraligero | Por ejemplo, 619XX |
| 02, 03, 04 | Ligero / medio / pesado | Por ejemplo, 620X, 630X |
| 20, 22, 23 | Amplia gama | Adecuado para cargas radiales elevadas. |
| 32, 33 | Serie ancha, mediana | Para aplicaciones de trabajo pesado |
El código especial “9” representa la serie de altura del cojinete de empuje, para modelos como 511XX o 512XX.
Código de diámetro del orificio
El código del diámetro del orificio especifica el diámetro interior nominal:
00 – 10 mm (por ejemplo, 6200 = diámetro interior de 10 mm)
01 – 12 mm
02 – 15 mm
03 – 17 mm
04–96 – Multiplicar por 5 para obtener mm (por ejemplo, 6204 = 20 mm, 6310 = 50 mm)
≥100 – Notación directa en mm (por ejemplo, NN 3024 /120 = diámetro interior de 120 mm)
Una interpretación correcta garantiza la compatibilidad con ejes y carcasas, algo esencial en la ingeniería de precisión.
Explicación de los códigos de prefijo
El código de prefijo , ubicado a la izquierda del código principal, identifica los subcomponentes del rodamiento:
L – Anillos interiores o exteriores separables para cojinetes separables (por ejemplo, LNU 207)
R – Rodamientos sin anillos separables (comúnmente rodamientos de rodillos)
K – Conjunto de rodillo y jaula (p. ej., K 81107)
WS / GS – Componentes específicos de los rodamientos de rodillos cilíndricos axiales (WS = anillo del eje, GS = anillo de la carcasa)
Los códigos de prefijo son fundamentales en aplicaciones que requieren la sustitución parcial de conjuntos o la integración de rodamientos personalizados.
Decodificando el código de sufijo
El código de sufijo proporciona especificaciones detalladas sobre el diseño interno del rodamiento, el sellado, el tipo de jaula, las tolerancias y la holgura interna. Este segmento es fundamental para aplicaciones de ingeniería avanzada y la personalización por parte de los fabricantes de equipos originales (OEM).
Diseño interno
A/B/C/D/E – Ángulo de contacto o cambios estructurales internos
AC – Contacto angular con ángulo de 25°
E – Diseño reforzado
/DB, /DF, /DT – Configuraciones de emparejamiento: espalda con espalda, cara a cara o en tándem
Sellos y escudos
-Z – Blindaje metálico simple
-2Z – Doble blindaje metálico
-RS / -RZ – Junta de goma de contacto simple
-2RS / -2RZ – Juntas de goma de doble contacto
-LS / -2LS – Juntas de goma sin contacto
El tipo de sellado determina su idoneidad en entornos polvorientos, húmedos o de alta velocidad.
Tipos de jaulas
Los materiales de la jaula influyen en la velocidad de funcionamiento, la fricción y la durabilidad:
Tolerancia y precisión
La clase de precisión influye en la exactitud de rotación y en los niveles de vibración, aspectos esenciales para la maquinaria de alta velocidad y las aplicaciones aeroespaciales.
Autorización interna
/C1 – Espacio libre menor que el estándar
/C2 – Ligeramente más pequeño que el estándar
/C3 – Mayor que el estándar (de uso común)
/C4 – Mayor que C3
/C5 – Espacio libre interno máximo
La holgura interna afecta a la compensación de la dilatación térmica, la distribución de la carga y la estabilidad operativa.
Ejemplos completos de modelos de rodamientos
Ejemplo 1: 6310-2RS C3
6 : Rodamiento de bolas de ranura profunda
3 : Serie mediana
10 : Diámetro interior 50 mm (10 × 5)
-2RS : Juntas de goma de doble contacto
C3 : Espacio libre interno mayor que el estándar
Interpretación: Rodamiento de bolas de ranura profunda de serie media, con un diámetro interior de 50 mm, doble junta de goma, adecuado para operaciones de velocidad moderadamente alta con holgura adicional para la dilatación térmica.
Ejemplo 2: NU 1024 ML/P5
NU : Rodamiento de rodillos cilíndricos sin hombro en el anillo interior.
10 : Serie Dimension (extraligera)
24 : Diámetro interior 120 mm (24 × 5)
M : Jaula de latón
L : Anillo interior guiado
/P5 : Clase de precisión 5
Interpretación: Un rodamiento de rodillos cilíndricos de 120 mm de diámetro interior, de alta precisión, con jaula de latón y anillo interior guiado, ideal para maquinaria industrial que requiere una manipulación precisa de cargas radiales.
Ejemplo 3: 7220 BECBJ
7 : Rodamiento de bolas de contacto angular
2 : Serie Dimension (serie ligera)
20 : Diámetro interior 100 mm
B : ángulo de contacto de 40°
E : Diseño reforzado
C / BJ : Estructura de jaula específica para alta carga y durabilidad.
Interpretación: Rodamiento de bolas de contacto angular de alta resistencia, optimizado para cargas radiales y axiales combinadas, de alta fiabilidad y larga vida útil.
Consideraciones específicas de la aplicación
Maquinaria de alta velocidad: Se prefieren los rodamientos de baja fricción, con jaulas de resina fenólica o latón, y con clases de tolerancia de precisión (P5/P4).
Cargas pesadas: Los rodamientos de rodillos con diseños reforzados y rodillos de complemento completo aumentan la capacidad de carga.
Entornos adversos: Los rodamientos sellados (-2RS, -2RZ) evitan la contaminación por polvo o humedad.
Variaciones de temperatura: Los cojinetes con holgura interna específica (C3 o C4) permiten la dilatación térmica.
Soluciones OEM personalizadas: JRZC ofrece rodamientos a medida, combinando variaciones de núcleo, prefijo y sufijo para aplicaciones industriales únicas.
Normas globales y notas específicas de la marca
Si bien las normas ISO rigen la codificación general de los rodamientos, existen diferencias entre los fabricantes. JRZC sigue rigurosamente las normas internacionales, lo que garantiza la compatibilidad global y un rendimiento preciso para aplicaciones industriales. Comprender estas normas es fundamental para el suministro de rodamientos en diversos sectores, como el automotriz, el aeroespacial, el energético y el de robótica.
Experiencia en rodamientos JRZC
JRZC cuenta con más de 22 años de experiencia en la fabricación de rodamientos de alta calidad. Gracias a su producción con certificación ISO, maquinaria CNC avanzada y un estricto control de calidad, JRZC ofrece:
Rodamientos esféricos y autoalineables
Rodamientos de bolas miniatura y de ranura profunda
Rodamientos de rodillos cilíndricos y cónicos
Rodamientos de agujas y rodamientos de cubo de rueda
Cojinetes de giro, soportes de cojinetes y manguitos adaptadores
JRZC se especializa en servicios OEM y ODM, proporcionando soluciones de rodamientos de precisión, alta fiabilidad y larga vida útil para industrias de todo el mundo.
Buenas prácticas para la selección de rodamientos
Decodifica antes de comprar: Analiza los códigos de prefijo, núcleo y sufijo para garantizar la compatibilidad.
Tenga en cuenta las condiciones de funcionamiento: adapte la holgura interna, la precisión y el tipo de jaula a la carga, la velocidad y la temperatura.
Elija los sellos adecuados: La exposición ambiental determina el uso de sellos de goma, protectores metálicos o diseños abiertos.
Verificar las normas globales: Asegúrese de que la interpretación del código ISO coincida con los requisitos de la aplicación.
Plan de mantenimiento: Seleccione cojinetes separables (izquierdo y derecho) cuando se requiera un desmontaje sencillo.
Conclusión
La decodificación de modelos de rodamientos es una habilidad fundamental para ingenieros, técnicos de mantenimiento y profesionales de compras. Al dominar los códigos de prefijo, núcleo y sufijo, se puede identificar con precisión el tipo, tamaño, precisión y configuración de sellado de cada rodamiento. La amplia capacidad de fabricación de JRZC garantiza rodamientos fiables, duraderos y de ingeniería de precisión para diversas aplicaciones industriales.
Con este conocimiento, podrá especificar, adquirir y mantener rodamientos con confianza, garantizando un rendimiento óptimo de la maquinaria y una mayor eficiencia operativa.
