La alineación del eje es un factor importante en el rendimiento de los rodamientos, especialmente en equipos expuestos a vibraciones, cargas desiguales o condiciones operativas cambiantes. Incluso cuando el eje y la carcasa se fabrican cuidadosamente, pueden producirse pequeñas desviaciones angulares o posicionales durante el montaje y el funcionamiento. Un rodamiento de bolas insertado está diseñado para adaptarse a un cierto grado de desalineación mientras mantiene una rotación estable y reduce la tensión innecesaria en los componentes conectados.
Para maquinaria agrícola, transportadores, equipos de construcción y otras aplicaciones industriales, esta capacidad de alineación puede simplificar la instalación y ayudar a mantener un funcionamiento confiable. Los rodamientos de bolas insertables JRZC combinan un inserto de rodamiento con una disposición de carcasa robusta, lo que permite que el rodamiento soporte ejes giratorios y se adapta a una variación de alineación limitada.
Por qué es importante la desalineación del eje en equipos industriales
La desalineación del eje ocurre cuando la línea central del eje no permanece perfectamente alineada con la carcasa del rodamiento. La desviación puede deberse a tolerancias de instalación, deflexión del eje, deformación de la carcasa, vibración, cambios térmicos o carga desigual. Aunque las pequeñas desviaciones pueden parecer insignificantes, pueden cambiar la forma en que se distribuyen las fuerzas en el rodamiento durante el funcionamiento.
Si una disposición de rodamientos convencional no puede adaptarse a estos cambios, se pueden desarrollar cargas localizadas entre los elementos rodantes y las pistas de rodadura. Esto puede aumentar la fricción, la vibración, el ruido y la temperatura de funcionamiento. Con el tiempo, el contacto desigual puede acelerar el desgaste y reducir la vida útil esperada. Por esta razón, la selección de rodamientos debe considerar las condiciones de alineación, así como los requisitos de carga y velocidad .

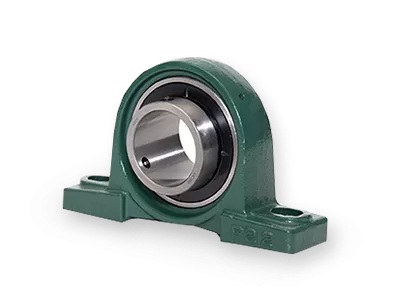

Cómo un rodamiento de bolas insertado se adapta a la desalineación
La principal ventaja de un rodamiento de bolas insertado en este tipo de aplicación es su capacidad para trabajar con una carcasa que permite que el inserto del rodamiento se adapte a una desalineación angular limitada. La superficie exterior del inserto del rodamiento generalmente está diseñada para funcionar con la carcasa correspondiente, lo que permite que el rodamiento ajuste su posición dentro de un rango controlado.
Este diseño es particularmente útil cuando es difícil mantener la alineación perfecta del eje y la carcasa. En lugar de transferir cada pequeña desviación de la instalación directamente a la zona de contacto de rodadura, el sistema de rodamientos puede absorber parte del movimiento. Esto ayuda a mantener una rotación más suave y una distribución de carga más consistente.
Sin embargo, la capacidad de alineación no debe malinterpretarse como un permiso para errores graves de instalación. El rendimiento de la autoalineación tiene límites prácticos y el rodamiento aún debe instalarse con el eje, la carcasa y la precisión de montaje adecuados.
La carcasa es más que una estructura que mantiene el rodamiento en su lugar. Su geometría, rigidez, método de montaje y conexión al bastidor de la máquina influyen en la eficacia con la que el rodamiento puede adaptarse al movimiento del eje.
Una carcasa diseñada correctamente soporta el rodamiento de inserción y al mismo tiempo permite que se produzca el movimiento de alineación previsto. Si la carcasa está deformada, montada incorrectamente o sometida a una fuerza externa excesiva, es posible que el rodamiento no funcione según lo diseñado. Por lo tanto, la precisión del alojamiento se convierte en una parte importante de un conjunto de rodamientos de bolas insertables para maquinaria industrial .
JRZC se centra en combinaciones de rodamientos y soportes destinadas a un uso industrial práctico, donde las condiciones de instalación no siempre pueden controlarse perfectamente. Una carcasa robusta también puede ayudar a proteger el rodamiento de daños mecánicos externos y contaminación ambiental.
Las condiciones de instalación siguen siendo importantes
La capacidad de autoalineación puede reducir la sensibilidad a errores menores de alineación, pero no elimina la necesidad de una instalación correcta. Antes de montar un rodamiento de inserción, se debe verificar que el eje tenga el diámetro, el estado de la superficie, la rectitud y la limpieza adecuados. La superficie de montaje de la carcasa también debe ser estable y estar debidamente asegurada.
La disposición de bloqueo debe proporcionar suficiente agarre sin crear deformaciones innecesarias. Dependiendo de la construcción del rodamiento, pueden estar disponibles diferentes métodos de bloqueo del eje. Los procedimientos correctos de ajuste y montaje ayudan a prevenir el deslizamiento del eje, la vibración excesiva y las condiciones de funcionamiento desiguales.
Un principio de instalación útil es simple: utilice la capacidad de alineación del rodamiento para adaptarse a la variación operativa normal, no para compensar una mano de obra deficiente .
Desalineación, distribución de carga y vida útil del rodamiento
La alineación afecta cómo viaja la carga a través de los elementos rodantes. Cuando el eje permanece adecuadamente soportado, la carga se puede distribuir de manera más consistente entre los contactos internos del rodamiento. Cuando se produce una desviación angular excesiva, el patrón de contacto puede volverse desigual y crear una mayor tensión localizada.
Esto es especialmente relevante para maquinaria expuesta a cargas radiales cambiantes. Los transportadores, la maquinaria agrícola y los equipos de construcción pueden experimentar vibraciones, golpes, movimientos estructurales y fuerzas operativas fluctuantes. Por lo tanto, un rodamiento de bolas insertable para equipos transportadores o maquinaria similar debe tolerar condiciones de laboratorio más que ideales.
La siguiente tabla resume varios factores comunes que influyen en el rendimiento de la alineación:
| Factor operativo | Posible efecto sobre la alineación de los rodamientos |
|---|
| Deflexión del eje | Cambia la línea central efectiva del eje. |
| Deformación de la vivienda | Altera las condiciones de soporte del rodamiento. |
| Error de instalación | Crea una desviación angular inicial. |
| Vibración | Produce cambios posicionales repetidos. |
| Carga variable | Cambia la distribución de la fuerza interna. |
| Expansión térmica | Puede alterar las posiciones del eje y la carcasa. |
| Contaminación | Puede aumentar la fricción y el desgaste. |
Tener en cuenta estos factores durante la selección de rodamientos puede ayudar a prevenir problemas que de otro modo se atribuirían incorrectamente únicamente a la calidad del rodamiento.
El sellado ayuda a proteger el mecanismo de alineación
La desalineación no es el único desafío al que se enfrentan los rodamientos en entornos exigentes. El polvo, la humedad, las partículas de tierra y otros contaminantes pueden ingresar al rodamiento e interferir con la lubricación y el contacto rodante. Una vez que la contaminación llega a las superficies internas, la fricción y el desgaste pueden aumentar significativamente.
Por esta razón, los rodamientos de bolas insertados sellados son valiosos en equipos que operan en ambientes polvorientos o hostiles. Los sellos confiables ayudan a retener el lubricante y al mismo tiempo limitan la entrada de contaminantes externos. Esto es particularmente útil para maquinaria agrícola y equipos de construcción, donde la exposición a la suciedad y la humedad puede ser difícil de evitar.
El sellado no hace que un rodamiento sea completamente inmune a la contaminación. La instalación correcta, la lubricación adecuada y las condiciones de funcionamiento adecuadas siguen siendo esenciales para mantener el rendimiento a largo plazo.
Por qué los rodamientos de inserción son adecuados para equipos agrícolas y transportadores
La maquinaria agrícola a menudo combina vibración, cambios de carga, exposición al aire libre y contaminación. El equipo transportador puede funcionar continuamente mientras transporta cargas variables y experimenta movimiento estructural. En ambas situaciones, las disposiciones de rodamientos deben proporcionar un soporte confiable al eje sin requerir procedimientos de instalación extremadamente complejos.
Un rodamiento de bolas insertable para maquinaria agrícola puede proporcionar una combinación práctica de conveniencia de montaje, capacidad de alineación, sellado y eficiencia de mantenimiento. Las aplicaciones de transportadores también pueden beneficiarse de la capacidad de colocar rodamientos a lo largo de ejes largos donde pueden ocurrir pequeñas diferencias de alineación entre los puntos de montaje.
Los equipos de construcción presentan otro entorno exigente. Las cargas de choque, las vibraciones, el polvo y las superficies operativas irregulares pueden imponer exigencias adicionales a los componentes giratorios. Una disposición robusta de rodamientos y carcasas puede ayudar a mantener un soporte estable del eje en estas condiciones.
Elegir el rodamiento adecuado para condiciones de desalineación
La selección de un rodamiento de inserción debe comenzar con el entorno operativo real y no solo con el nombre del rodamiento. Se deben evaluar el diámetro del eje, la carga radial, la velocidad de rotación, la temperatura esperada, el nivel de contaminación, la disposición de montaje y el acceso de mantenimiento disponible.
La desalineación también debe definirse de manera realista. Las pequeñas desviaciones angulares ocasionales son diferentes de la flexión continua del eje o de la deformación severa de la carcasa. Si el eje funciona constantemente fuera del rango de alineación permitido del rodamiento, puede ser necesaria una disposición de rodamiento o un diseño de máquina diferente.
Para una selección práctica, considere lo siguiente:
Identifique la desalineación esperada del eje durante la instalación y operación.
Determine el soporte de carga radial y axial requerido.
Verifique el diámetro del eje y los requisitos de montaje.
Evalúe la exposición al polvo, la humedad y la contaminación.
Seleccione una protección de sellado adecuada.
Considere vibraciones, golpes y fluctuaciones de carga.
Confirmar los requisitos de lubricación y mantenimiento.
Verifique la estructura de la carcasa y la superficie de montaje.
Este proceso ayuda a adaptar el rodamiento a las condiciones de trabajo reales en lugar de seleccionarlo únicamente a partir de requisitos dimensionales.
Prácticas de mantenimiento que respaldan la estabilidad de la alineación
Incluso un rodamiento autoalineable requiere una inspección de rutina. Los cambios en la vibración, el ruido de funcionamiento, la temperatura o el movimiento del eje pueden indicar que el rodamiento o los componentes circundantes requieren atención. La inspección periódica es particularmente importante cuando la maquinaria opera continuamente o bajo una fuerte exposición ambiental.
La lubricación debe seguir las recomendaciones del fabricante y la relubricación no debe realizarse simplemente agregando exceso de grasa. La carcasa circundante, los sellos, la disposición de bloqueo del eje y los pernos de montaje también deben inspeccionarse cuando se realiza el mantenimiento.
Un buen mantenimiento protege la capacidad de alineación de toda la disposición de rodamientos. Si la carcasa se afloja o el eje desarrolla una deflexión excesiva, el rodamiento puede experimentar condiciones más allá de su rango operativo previsto.
Rodamientos insertables de bolas JRZC para aplicaciones prácticas de maquinaria
JRZC desarrolla soluciones de rodamientos de bolas insertables para aplicaciones donde el montaje sencillo, la capacidad de alineación, el sellado y el funcionamiento confiable son importantes. La combinación del inserto del rodamiento y la carcasa proporciona un enfoque práctico para el soporte del eje en maquinaria donde pueden ocurrir pequeñas variaciones de alineación durante la operación.
Para equipos expuestos al polvo, vibraciones, cargas variables o condiciones exteriores, el valor de un rodamiento de inserción va más allá del soporte giratorio básico. Su capacidad de autoalineación, protección de sellado, carcasa robusta y diseño de bajo mantenimiento pueden contribuir a un funcionamiento más estable del equipo cuando el rodamiento se selecciona e instala correctamente.
El enfoque más eficaz es tratar la alineación como parte de la aplicación general del rodamiento. Se deben considerar en conjunto la geometría del eje, la estructura de la carcasa, la precisión del montaje, las condiciones ambientales, la lubricación y las cargas esperadas. Esto hace que sea más fácil lograr un rendimiento confiable sin complicar demasiado la disposición de los rodamientos.
Preguntas frecuentes
¿Qué es un rodamiento de bolas insertable?
Un rodamiento de bolas insertable es un componente de rodamiento montado diseñado para soportar un eje giratorio dentro de una carcasa. Por lo general, combina un inserto de rodamiento de bolas con una disposición de carcasa adecuada para maquinaria industrial.
¿Puede un rodamiento de bolas insertar compensar la desalineación del eje?
Sí, muchos diseños de rodamientos de inserción proporcionan un grado de capacidad de autoalineación que les permite adaptarse a una desalineación angular limitada entre el eje y el alojamiento. El rango permitido depende del diseño específico del rodamiento y la carcasa.
¿Por qué la desalineación es un problema para los rodamientos?
Una desalineación excesiva puede crear una distribución desigual de la carga, tensión localizada, mayor fricción, vibración y desgaste acelerado. Controlar la alineación ayuda a mantener un contacto rodante más estable.
¿Los rodamientos de bolas insertables son adecuados para transportadores?
Sí. Los rodamientos de bolas de inserción se utilizan comúnmente en aplicaciones de transportadores porque brindan un práctico montaje de eje, soporte de carcasa, protección de sellado y capacidad de alineación para equipos giratorios.
¿Los rodamientos insertables sellados son adecuados para entornos polvorientos?
Los diseños sellados pueden ayudar a proteger los contactos rodantes internos del polvo y otros contaminantes mientras retienen el lubricante. Son particularmente útiles en agricultura, construcción y otras aplicaciones al aire libre o con mucho polvo.
¿La capacidad de autoalineación reemplaza la instalación precisa?
No. La capacidad de autoalineación está diseñada para adaptarse a variaciones limitadas de operación e instalación. Las dimensiones correctas del eje, la instalación segura de la carcasa, el bloqueo adecuado y la alineación adecuada siguen siendo importantes para un rendimiento confiable del rodamiento.
