Jaulas de aplicación principal: Jaula reforzada con acero estampado (sufijo E, muy poco común en China). Jaula de chapa de acero estampado (sufijo CC), jaula de poliamida 66 reforzada con fibra de vidrio (sufijo TVPB), jaula de dos piezas de latón mecanizado (sufijo MB).
Usar
Jaulas principalmente aplicables: Jaula reforzada de acero estampado (sufijo E, muy poco común en China). Jaula de placa de acero estampado (sufijo CC), jaula de poliamida 66 reforzada con fibra de vidrio (sufijo TVPB), jaula de dos piezas de latón mecanizado (sufijo MB). Jaula integral de latón mecanizado (sufijo CA), jaula de acero estampado para vibraciones (sufijo JPA). Jaula de latón (sufijo EMA) para vibraciones. Una misma estructura puede tener diferentes códigos en los rodamientos.
Principales aplicaciones: maquinaria para la fabricación de papel, engranajes reductores, ejes de vehículos ferroviarios, asientos de cojinetes de cajas de engranajes de laminadores, rodillos de laminadores, trituradoras, cribas vibratorias, maquinaria de impresión, maquinaria para trabajar la madera, varios reductores industriales, cojinetes autoalineables verticales.
Instalación

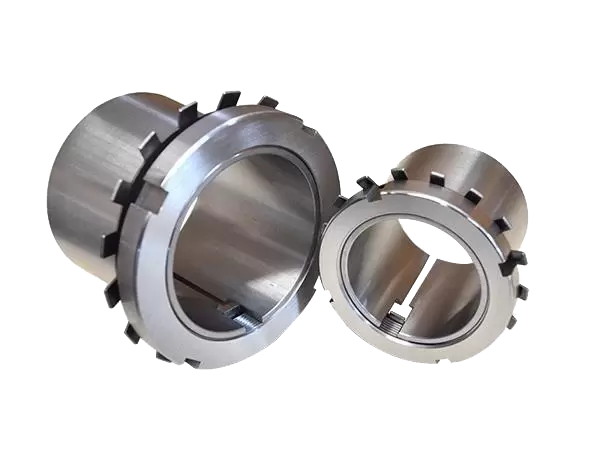

Los rodamientos de rodillos esféricos están equipados con rodamientos de rodillos en forma de tambor entre el anillo interior con dos pistas de rodadura y el anillo exterior con pistas de rodadura esféricas. El centro de curvatura de la superficie de la pista del anillo exterior coincide con el centro del rodamiento, por lo que cumple la misma función de centrado que el rodamiento de bolas autoalineable. Cuando el eje y la carcasa se desvían, pueden ajustar automáticamente la carga y la carga axial en dos direcciones. Gran capacidad de carga radial, ideal para cargas pesadas e impactos. Los rodamientos con diámetro interior cónico se pueden instalar directamente. También se puede utilizar un manguito adaptador o un tubo de desmontaje para instalarlos en el eje cilíndrico. La jaula utiliza jaulas de acero estampado, jaulas de poliamida conformadas y jaulas de aleación de cobre.
En el caso de los rodamientos autoalineables, el uso de un anillo de montaje intermedio puede evitar que el anillo exterior se incline y gire al instalar el rodamiento con el eje en el orificio del eje de la caja. Cabe recordar que algunos tamaños de rodamientos de bolas autoalineables tienen bolas que sobresalen del lateral, por lo que el anillo de montaje intermedio debe estar rebajado para evitar daños en las bolas. Un gran número de rodamientos se instalan generalmente mediante un método de inserción a presión mecánico o hidráulico.

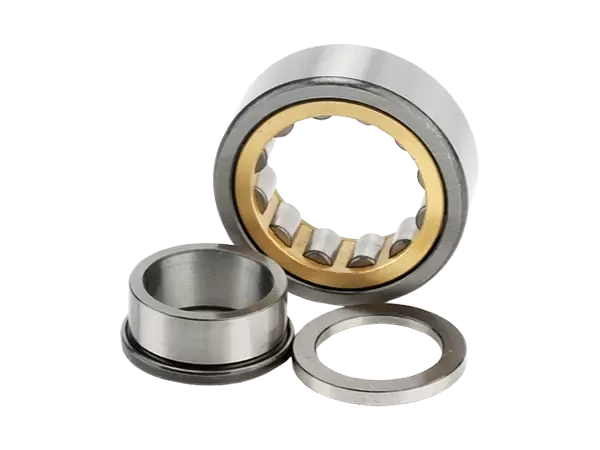

En los rodamientos desmontables, los anillos interior y exterior se pueden instalar por separado, lo que simplifica el proceso de instalación, especialmente cuando ambos requieren un ajuste a presión. Al instalar el eje con el anillo interior en la caja del rodamiento, que ya contiene el anillo exterior, se debe verificar la correcta alineación de los anillos interior y exterior para evitar rayar las pistas de rodadura y las piezas rodantes. Si los rodamientos cilíndricos y de agujas utilizan anillos interiores sin bridas o con bridas en un lado, se recomienda utilizar manguitos de montaje. El diámetro exterior del manguito debe ser igual al diámetro F de la pista de rodadura del anillo interior, y la tolerancia estándar para el mecanizado debe ser d10. Los rodamientos de agujas de copa embutida se instalan mejor con mandriles.
Autorización
Para la instalación, el juego axial del rodamiento de rodillos esféricos se puede ajustar mediante la tuerca de ajuste del muñón, la arandela de ajuste y la rosca en el orificio del asiento, o mediante un resorte pretensado. El tamaño del juego axial depende de la disposición del rodamiento, la distancia entre los rodamientos y el material del eje y del asiento, y se puede determinar según las condiciones de trabajo. En rodamientos de rodillos esféricos de alta carga y alta velocidad, al ajustar el juego axial, se debe considerar la influencia del aumento de temperatura en el juego axial y estimar la reducción del juego causada por este. Es decir, el juego axial debe ajustarse adecuadamente para que sea mayor. En rodamientos de baja velocidad y con vibraciones, se recomienda la instalación sin juego o con precarga. Esto permite un buen contacto entre el rodillo y la pista de rodadura del rodamiento de rodillos esféricos, una distribución uniforme de la carga y la prevención de daños por vibración e impacto. Tras el ajuste, se comprueba el tamaño del juego axial con un comparador de cuadrante. El método consiste en fijar primero el indicador de cuadrante en el cuerpo o en el asiento del cojinete, hacer que el indicador de cuadrante haga contacto contra la superficie lisa del eje, empujar el eje hacia la izquierda y hacia la derecha a lo largo del eje y la oscilación máxima de la aguja es el valor de holgura axial.
