Seleccionar el tipo correcto de rodamiento de rodillos es crucial para lograr un rendimiento, durabilidad y fiabilidad óptimos en aplicaciones industriales. Los rodamientos de rodillos difieren significativamente en diseño, capacidad de carga y características funcionales. En esta entrada de blog, JRZC , fabricante de rodamientos personalizados de alta calidad, compartirá los tipos de rodamientos de rodillos disponibles, incluyendo rodamientos de rodillos esféricos, rodamientos de rodillos cilíndricos, etc.

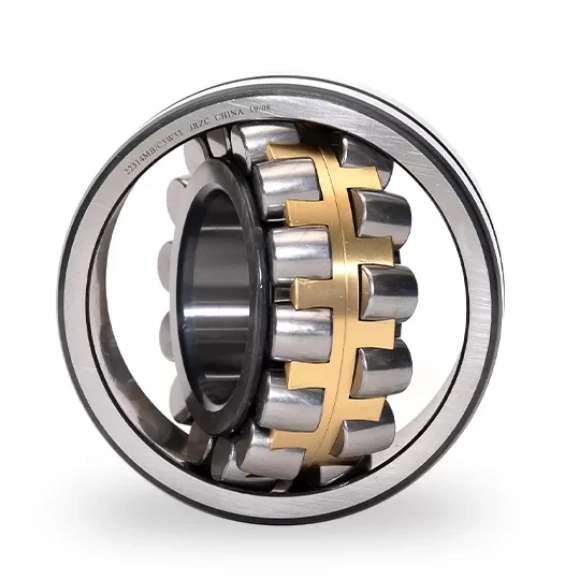

Los rodamientos de rodillos esféricos están diseñados para entornos con altas cargas radiales, impactos y temperaturas extremas. Los rodamientos de rodillos esféricos JRZC, por ejemplo, ofrecen una estabilidad y durabilidad excepcionales en estas condiciones exigentes. Su capacidad de autoalineación permite compensar la desalineación del eje y la flexión de la carcasa, reduciendo la tensión interna y prolongando la vida útil.
En maquinaria pesada, como trituradoras, cajas de engranajes y motores de gran tamaño, los rodamientos de rodillos esféricos proporcionan un rendimiento predecible incluso con tolerancias de instalación menos precisas. La experiencia práctica destaca la importancia de seleccionar el tipo de jaula y el perfil de rodillo correctos para optimizar la distribución de la carga y minimizar el desgaste a altas velocidades.

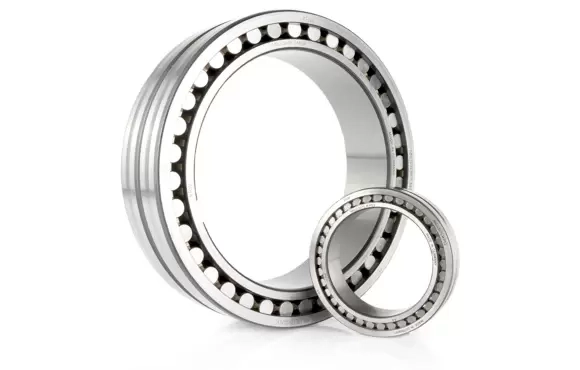

Los rodamientos de rodillos cilíndricos de doble hilera con jaula están diseñados para soportar cargas radiales muy elevadas. El contacto lineal entre los rodillos y las pistas de rodadura garantiza una excelente rigidez y distribución de la carga. Disponibles en diseños con bridas en el anillo interior o exterior, estos rodamientos pueden adaptarse a requisitos específicos de instalación. Su carácter desmontable simplifica el montaje y el desmontaje, lo que resulta especialmente ventajoso para el mantenimiento en entornos industriales pesados.
Los ingenieros han comprobado que estos rodamientos ofrecen un rendimiento excepcional en aplicaciones de velocidad media a alta, aunque no son adecuados para compensar la desalineación angular. Las opciones de diámetros interiores cilíndricos o cónicos permiten una integración versátil en conjuntos complejos.
Los rodamientos de rodillos toroidales CARB combinan de forma única la función de autoalineación de los rodamientos esféricos con la capacidad de desplazamiento axial de los rodamientos de rodillos cilíndricos. Este diseño permite un movimiento axial sin fricción y la compensación de desalineaciones sin generar tensiones internas en posiciones no fijas.
Observaciones prácticas indican que los rodamientos CARB son particularmente útiles en aplicaciones donde se produce expansión térmica o deflexión del eje. Su geometría avanzada mejora la capacidad de carga y reduce la fricción, prolongando significativamente la vida útil y la fiabilidad en condiciones exigentes.

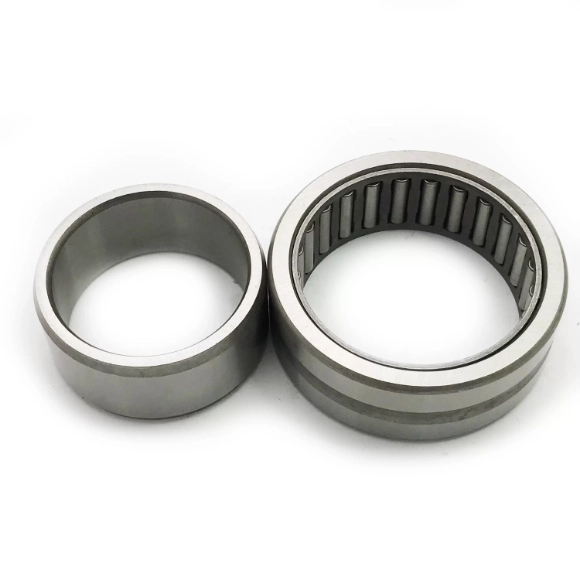

Los rodamientos de agujas se distinguen por sus delgados rodillos cilíndricos, que ofrecen una alta relación carga-tamaño. A pesar de su sección transversal compacta, ofrecen una excelente capacidad de carga radial y precisión de rotación. Estas características los hacen ideales para aplicaciones como transmisiones de automóviles, equipos de construcción y maquinaria industrial.
La experiencia práctica demuestra que es fundamental seleccionar cuidadosamente entre diseños con o sin anillos interiores. Los rodamientos sin anillos interiores pueden integrarse directamente en las carcasas, ahorrando espacio y simplificando el montaje, mientras que los que sí los tienen facilitan la compatibilidad con los ejes y mejoran la estabilidad rotacional.

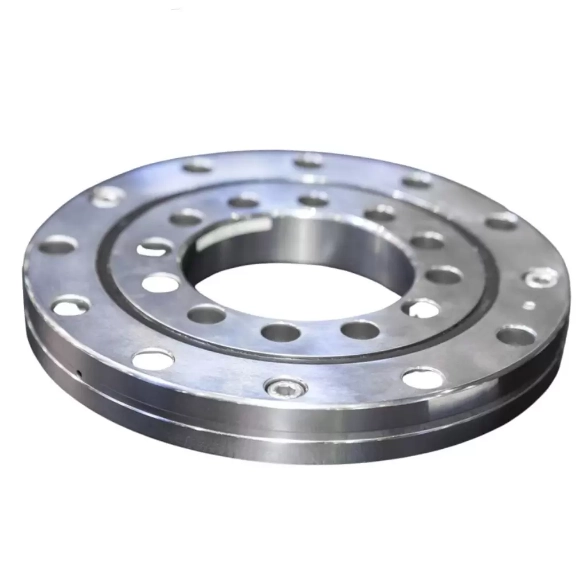

Los rodamientos de orientación son rodamientos de precisión de gran tamaño diseñados para soportar cargas combinadas, incluyendo fuerzas axiales, radiales y de momento. Su estructura integrada, a menudo equipada con orificios de montaje, engranajes y sistemas de sellado, garantiza una rotación suave y una transferencia de carga fiable en configuraciones compactas.
La experiencia práctica demuestra que la elección entre configuraciones de una o dos hileras y de rodillos cruzados depende tanto de los requisitos de rigidez como del tipo de carga. Los rodamientos de rodillos cruzados, por ejemplo, son excelentes en aplicaciones con cargas de momento elevadas, proporcionando estabilidad a grúas, excavadoras y aerogeneradores.

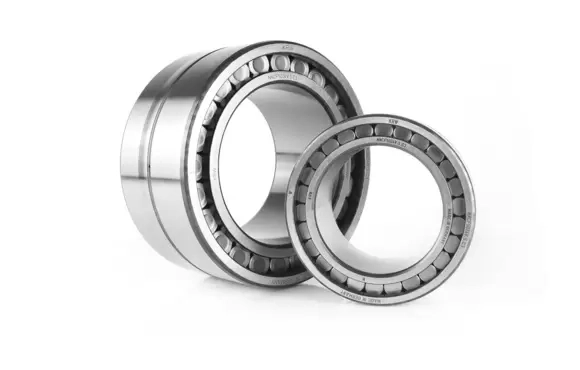

Los rodamientos de rodillos cilíndricos de doble hilera completamente llenos maximizan la capacidad de carga radial al incorporar el mayor número posible de elementos rodantes. Esta construcción proporciona una rigidez excepcional y es especialmente adecuada para conjuntos compactos donde la eficiencia del espacio es crucial.
Si bien estos rodamientos pueden soportar cargas superiores a las de los diseños con jaula, su velocidad de operación es limitada. Su construcción desmontable facilita la instalación y el desmontaje, lo que los convierte en una opción práctica para maquinaria de baja velocidad y alta carga, aunque la compensación de la desalineación angular es limitada.

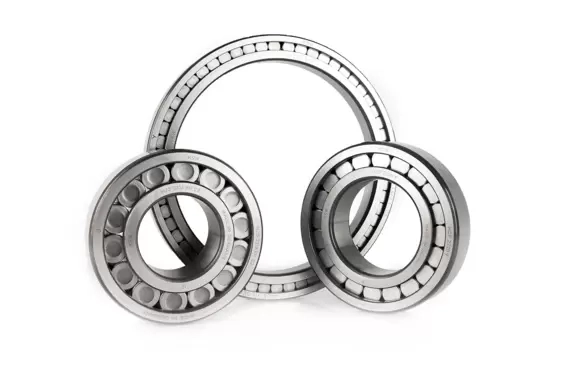

Los rodamientos de rodillos cilíndricos de una hilera completamente llenos están diseñados para alcanzar la máxima capacidad de carga radial utilizando el mayor número posible de rodillos. Ofrecen una excelente rigidez en aplicaciones con espacio limitado. En comparación con las versiones con jaula, los rodamientos completamente llenos soportan cargas mayores, pero operan a velocidades más bajas.
La experiencia operativa enfatiza la importancia de prestar mucha atención a la lubricación, ya que una alta densidad de rodillos puede causar acumulación de calor localizada. Un diseño adecuado de la carcasa es esencial para mantener la alineación y garantizar un rendimiento a largo plazo bajo alta tensión radial.

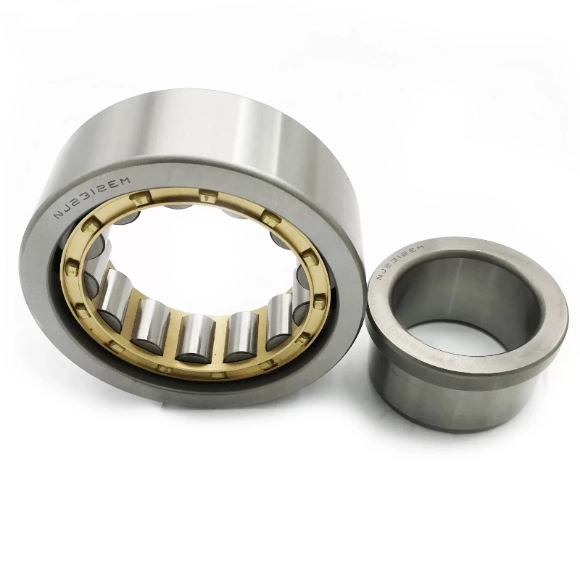

Los rodamientos de rodillos cilíndricos de una hilera con jaula están diseñados para soportar cargas radiales extremadamente altas, manteniendo al mismo tiempo su capacidad de alta velocidad. El contacto lineal entre los rodillos y las pistas permite que estos rodamientos superen a los rodamientos de bolas en capacidad de carga, aunque la capacidad de carga axial sigue siendo limitada.
La flexibilidad de diseño de las bridas permite diversas aplicaciones. Su aplicación práctica demuestra que estos rodamientos ofrecen una rotación más suave y un rendimiento de velocidad superior en comparación con los rodamientos de jaula completa, lo que los hace ideales para equipos industriales de alta velocidad y transmisiones de servicio pesado.

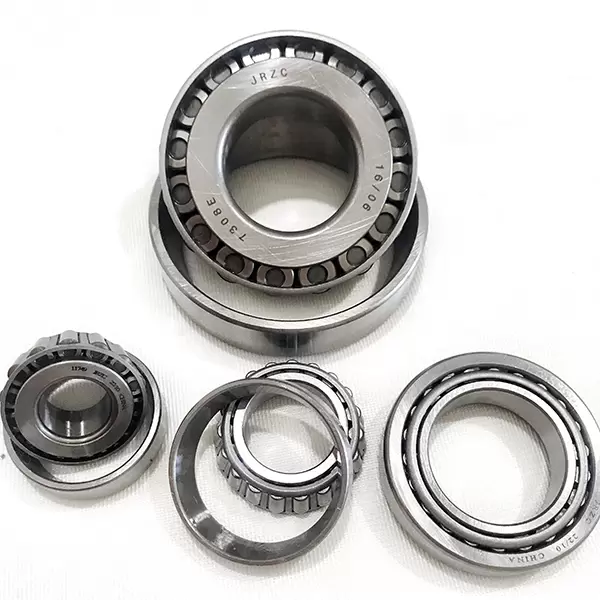

Los rodamientos de rodillos cónicos no estándar se personalizan para cumplir con requisitos específicos de diseño y operación. Basados en una geometría cónica de eficacia probada, están optimizados para la capacidad de carga, el rendimiento del material y el juego interno. Estos rodamientos soportan cargas radiales y axiales combinadas, lo que garantiza una alineación precisa y una alta rigidez en maquinaria especializada.
La experiencia en ingeniería indica que la estrecha colaboración entre el fabricante y el diseñador es esencial para garantizar la compatibilidad con dimensiones específicas o limitaciones de instalación. Las soluciones a medida garantizan un funcionamiento fiable y una larga vida útil en condiciones adversas.
Los rodamientos de rodillos cónicos de doble hilera cuentan con dos hileras de rodillos cónicos en configuración X u O. Pueden compartir un anillo interior o exterior común y se ajustan para la holgura axial o la precarga mediante un anillo espaciador. Este diseño permite absorber altas cargas radiales y fuerzas axiales en ambas direcciones.
El uso práctico demuestra que estos rodamientos ofrecen excelente rigidez y estabilidad bajo cargas combinadas. Su diseño separable permite la instalación independiente de los anillos, lo que simplifica el montaje y el mantenimiento en aplicaciones de velocidad media a alta, como cajas de engranajes y transmisiones industriales.
Los rodamientos de rodillos cónicos de una hilera están diseñados para soportar cargas radiales combinadas con fuerzas axiales en una dirección. Normalmente se montan en pares y se preajustan para optimizar el juego o la precarga. Su geometría cónica garantiza una transmisión eficiente de la carga, alta rigidez y un funcionamiento suave.
La experiencia práctica demuestra que la orientación de montaje y el ajuste de la precarga adecuados son esenciales para mantener la vida útil y el rendimiento de los rodamientos. Las aplicaciones incluyen bujes de automóviles, maquinaria industrial y conjuntos de engranajes donde la precisión en el manejo de cargas es crucial.

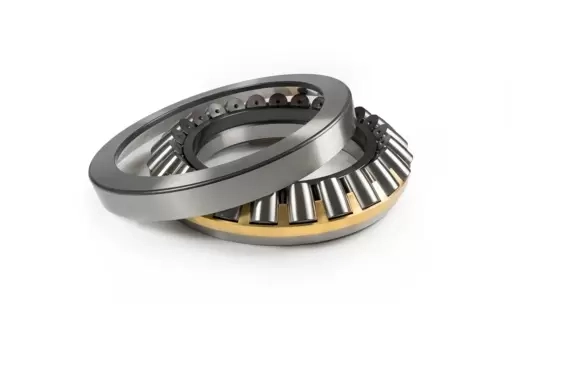

Los rodamientos axiales de rodillos esféricos se adaptan a la desalineación angular y a las deflexiones del eje o la carcasa. Sus rodillos en forma de barril y pistas cóncavas permiten soportar cargas axiales extremadamente altas en una dirección, a la vez que soportan fuerzas radiales moderadas. La jaula autoblocante y las arandelas separables facilitan la instalación y un posicionamiento preciso.
La experiencia en aplicaciones industriales destaca su valor en sistemas de ejes verticales y maquinaria pesada de carga axial. La selección correcta del juego interno y el tipo de jaula es crucial para mantener la alineación y prolongar la vida útil.
Guía práctica para la selección de rodamientos de rodillos
Adaptación del tipo de rodamiento a los requisitos de carga
Cada tipo de rodamiento de rodillos está optimizado para condiciones de carga específicas. Los rodamientos esféricos y toroidales CARB gestionan la desalineación bajo cargas elevadas, mientras que los diseños cilíndricos y cónicos destacan en aplicaciones de carga radial y combinada. Los rodamientos de agujas y de jaula completa maximizan la capacidad de carga en conjuntos con espacio limitado.
Consideraciones de instalación y alineación
Los rodamientos desmontables simplifican la instalación y el mantenimiento, mientras que los diseños no estándar y de jaula completa requieren un manejo cuidadoso. La tolerancia de alineación es crucial, especialmente para rodamientos cilíndricos y cónicos, que no pueden compensar la desalineación angular sin pérdida de rendimiento.
Velocidad, fricción y lubricación
Los diseños con jaula facilitan el funcionamiento a mayor velocidad y reducen la fricción, mientras que los rodamientos de jaula completa son más adecuados para entornos de baja velocidad y alta carga. Una lubricación correcta, ya sea con grasa o aceite, es necesaria para evitar el desgaste prematuro y el sobrecalentamiento.
Eficiencia espacial y diseño compacto
Los rodamientos de agujas y los rodamientos de rodillos cilíndricos sin jaula permiten una alta capacidad de carga sin aumentar el espacio de montaje. La elección de diseños con anillo interior o sin anillo interior influye en la eficiencia del espacio y la flexibilidad de integración.
Consideraciones ambientales y materiales
Los entornos industriales suelen estar expuestos a altas temperaturas, impactos o contaminantes. Rodamientos como los esféricos, toroidales CARB y cónicos no estándar emplean materiales y recubrimientos de alta calidad para soportar estas condiciones y garantizar una larga vida útil.
Conclusión
Cada tipo de rodamiento de rodillos ofrece ventajas únicas según los requisitos de carga, la tolerancia a la desalineación, la capacidad de velocidad y las limitaciones de espacio. Los rodamientos de rodillos esféricos proporcionan una robusta compensación de la desalineación; los rodillos cilíndricos y cónicos gestionan eficientemente las cargas radiales y combinadas; los diseños de agujas y de jaula completa destacan en entornos compactos y de alta carga; los rodamientos toroidales CARB ofrecen flexibilidad de desplazamiento axial y alineación; y los rodamientos de rodillos esféricos de giro y axiales gestionan combinaciones de carga complejas.
La selección estratégica del tipo de rodamiento adecuado, junto con prácticas adecuadas de instalación, lubricación y alineación, garantiza un rendimiento confiable, una mayor vida útil y una minimización del tiempo de inactividad en aplicaciones industriales. El estricto cumplimiento de estos principios, basados en la experiencia práctica de ingeniería, permite a las organizaciones optimizar la eficiencia de la maquinaria y mantener operaciones estables y de alto rendimiento en condiciones exigentes.
